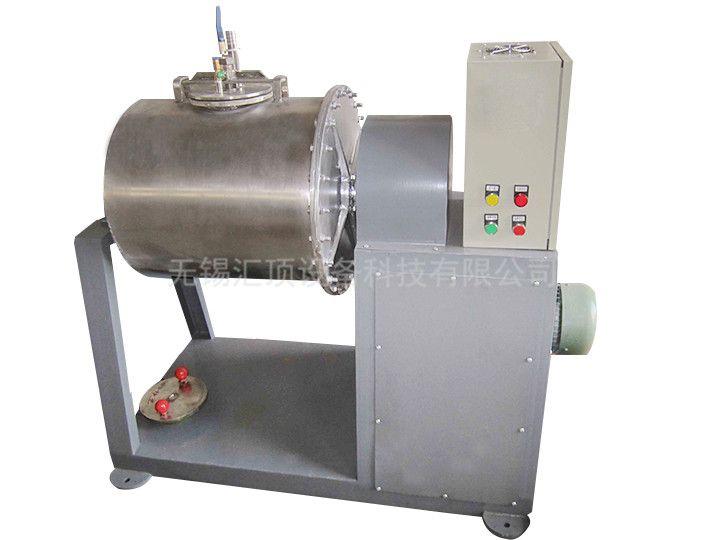

臥式濕法球磨機 1/6
-

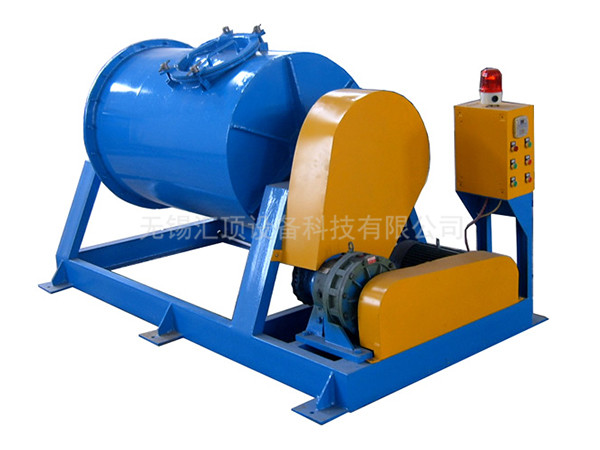

臥式濕法球磨機 2/6
-

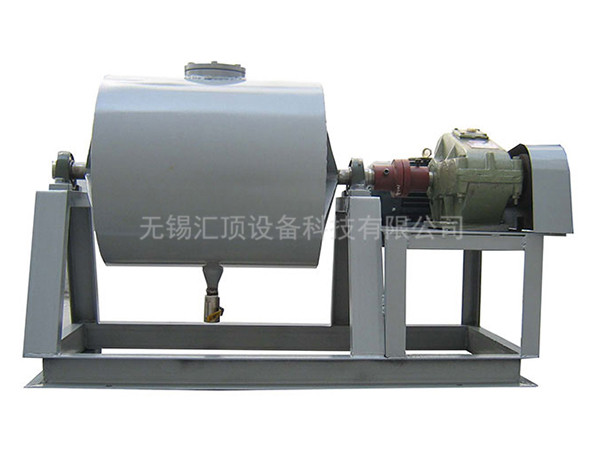

臥式濕法球磨機 3/6
-

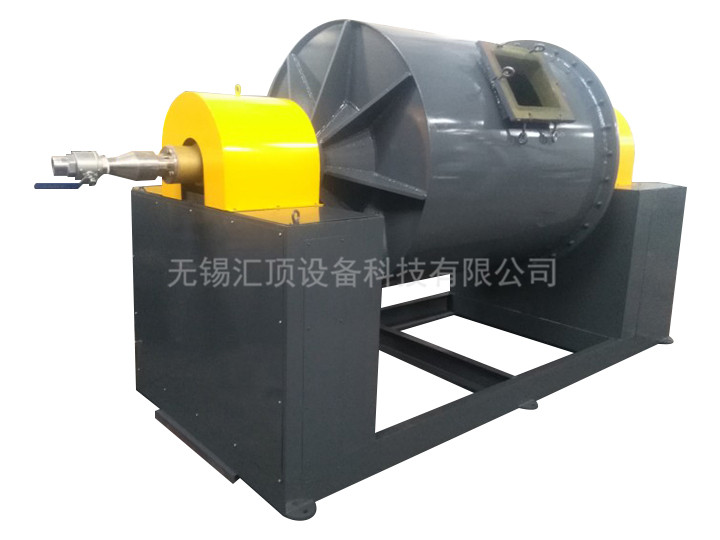

臥式濕法球磨機 4/6
-

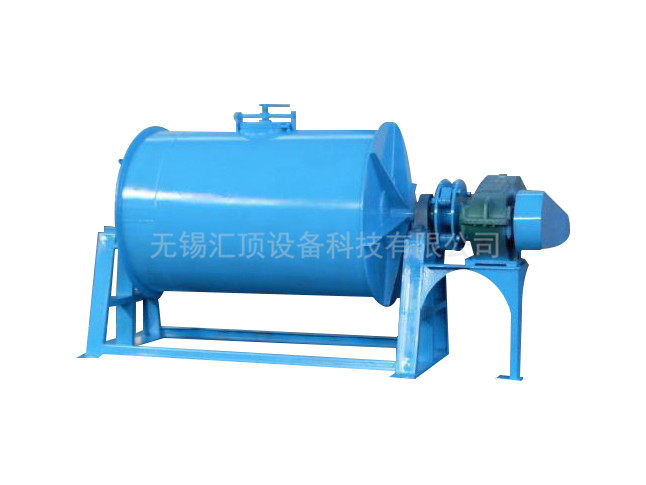

臥式濕法球磨機 5/6
-
臥式濕法球磨機 6/6
臥式濕法球磨機是一種比較老的常規型球磨機，由一個水平放置并能旋轉的圓筒和放在筒中的一些球組成的。圓筒一般是鋼制的，也有為特殊需要而用瓷、石等材料作內襯的；球也是這樣，有鋼制和瓷制的，甚至有采用鵝卵石的。需要研磨的墨料連同球一起在圓筒中旋轉，由于球的作用，墨料便被粉碎和分散。
產品概述
臥式濕法球磨機是硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬、石英沙以及玻璃陶瓷等生產行業進行干式或濕式粉磨的設備。
工作原理
為臥式筒形旋轉裝置，外沿齒輪、鏈輪或皮帶傳動，兩倉格子型球磨機。物料由送料機經入料中空軸螺旋均勻地進入球磨機第一倉，內裝三種不同規格的球介，筒體轉動產生離心力將球介帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入二倉，該倉內裝有四種不同規格的球介，將物料進一步研磨。粉狀物通過出料口篩欄板排出，進入振動篩粉機進行分級完成粉磨作業。
結構特點：本機由送料機、出料部、回轉部、傳動部、分級部等主要部分組成。中空軸采用鑄鋼件，內襯可按用戶要求制作，設備運轉平穩，工作可靠。
日常保養
臥式濕法球磨機使用保養
1、將設備平放在打好的基礎上，用螺栓緊固。
2、開車前檢查各轉動部位是否運轉靈活，電機電器接線端是否牢固可靠，減速機是否加足潤滑油。
3、停車后及時清洗，以防物料干皮、結固，影響下次開車。
4、該機裝好后，研磨介質在沒加物料前，禁止開車。
技術參數
| 型式 | 容積（L） | φD | L | 電機功率 | 轉速 | 入料口 | 出料閥 |
| WSM-20 | 20 | φ290 | 300 | 0.55 | 53 | 180 | 1 |
| WSM-40 | 40 | φ370 | 380 | 0.55 | 50 | 180 | 1 |
| WSM—60 | 60 | φ420 | 420 | 0.75 | 46 | 180 | 1 |
| WGM-100 | 100 | φ500 | 520 | 2.2 | 40 | 180 | 1.5 |
| WGM-200 | 200 | φ630 | 650 | 3 | 35 | 200 | 1.5 |
| WSM—300 | 300 | φ720 | 750 | 5.5 | 31 | 210 | 7.5 |
| WSM—500 | 500 | φ870 | 870 | 5.5 | 28 | 230 | 2 |
| WSM—800 | 800 | φ1070 | 1010 | 7.5 | 28 | 230 | 2 |
| WSM—1000 | 1000 | φ1090 | 1100 | 7.5 | 21 | 300 | 2 |
| WSM—1500 | 1500 | φ1250 | 1300 | 11 | 18 | 400 | 2.5 |
| WSM—2000 | 2000 | φ1370 | 1400 | 11 | 18 | 400 | 2.5 |
| WSM—3000 | 3000 | φ1570 | 1600 | 15 | 16 | 500 | 3 |
| WSM—5000 | 5000 | φ1860 | 1900 | 22 | 16 | 500 | 3 |
