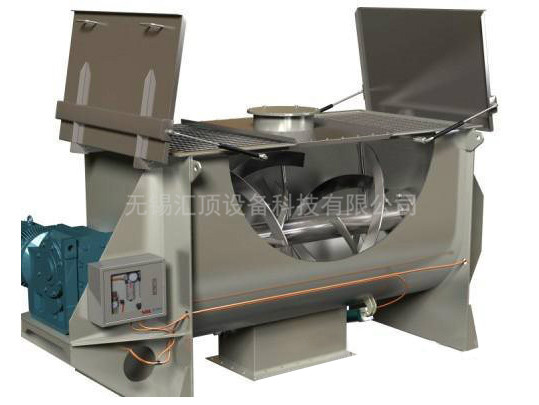

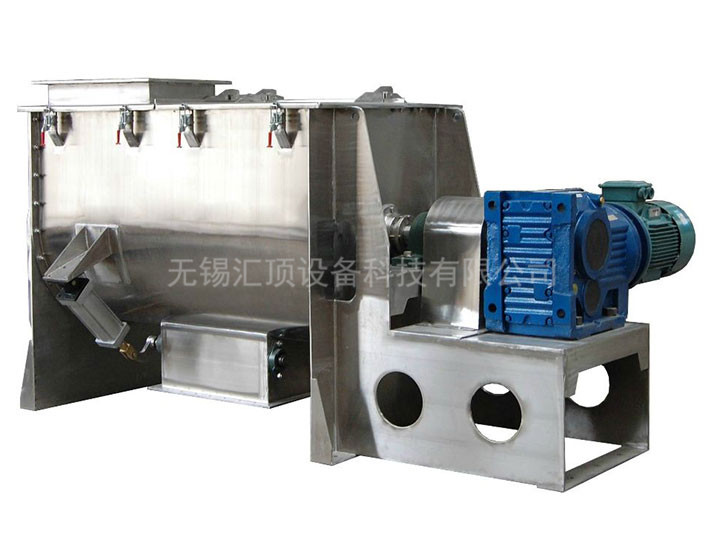

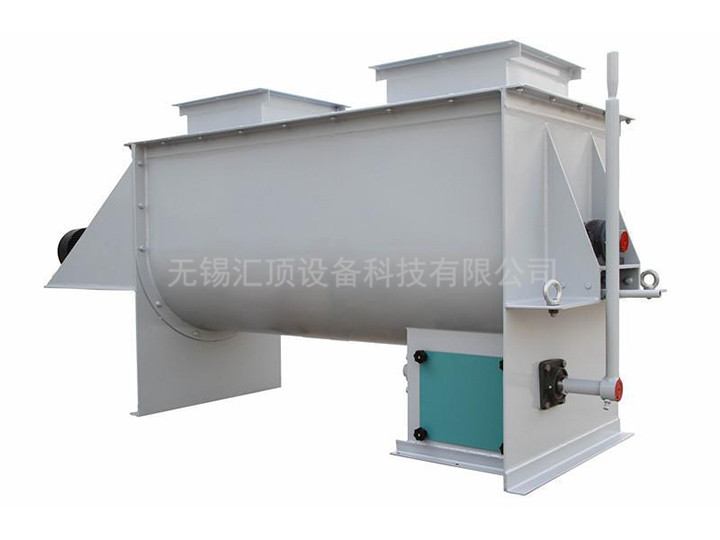

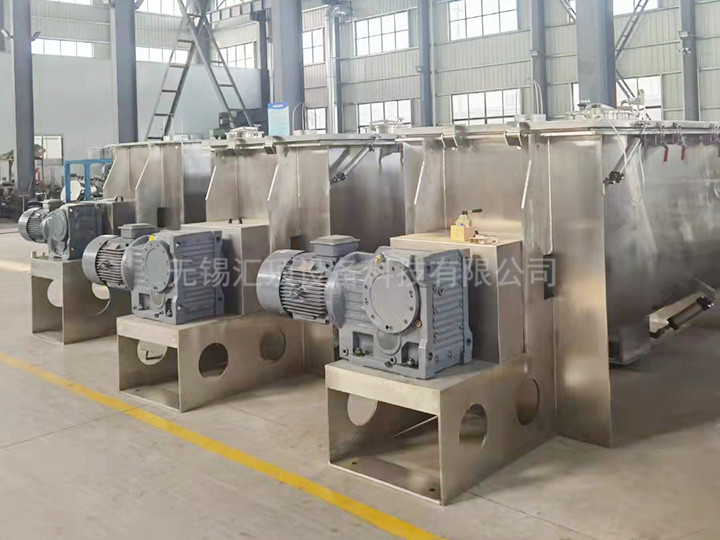

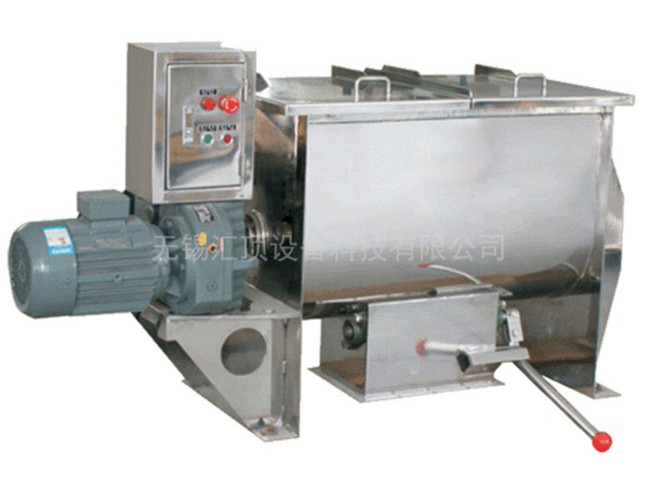

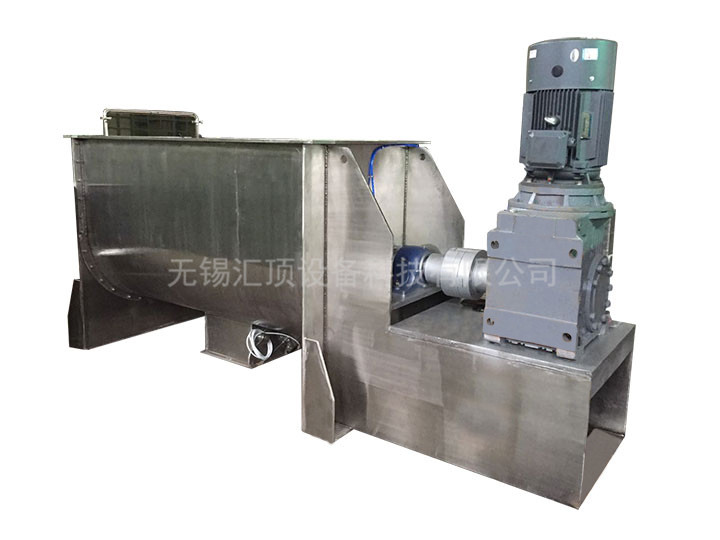

臥式螺帶混合機
-
臥式螺帶混合機 1/6
-
臥式螺帶混合機 2/6
-
臥式螺帶混合機 3/6
-
臥式螺帶混合機 4/6
-
臥式螺帶混合機 5/6
-
臥式螺帶混合機 6/6
應用范圍
臥式螺帶混合機應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，一般用于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合，同時由于粘性物料清洗困難的特點，適用于產量大、不經常替換品種的場合混合。
工作原理
臥式螺帶混合機由安裝與攪拌軸上的內外徑螺條帶動桶體內物料，使攪拌器在桶體內大范圍翻動物料。攪拌器結構上，螺條設計成內外、左右互為反螺條，攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺條帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在桶體內對流循環、剪切摻混，完成物料在較短時間內快速均勻混合。
結構特點
1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方便，并有多種攪拌器結構，用途廣的多功能混合設備。臥式螺條混合機混合效果不受顆粒的大小密度影響。
2、混合速度快，混合均勻度高，螺旋帶上可以安裝刮板，對有粘性物料亦有好的混合效果。
3、針對不同物料的混合要求（特殊物料每次混合需清洗），可采用不同螺帶結構，可提供加熱、干燥的夾套供客戶選擇。
4、正反旋轉螺帶安裝于同一水平軸上，形成一個低動力的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。將液體和粉體充分均勻混合。
5、臥式機體上也可以開設有清理門，以便供用戶清洗。設備整體高度較低，便于安裝。
6、裝載系數大、設備占地面積小；混合粘性或具有凝聚性的物料時，清洗困難。
技術參數
臥式螺帶混合機應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，一般用于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合，同時由于粘性物料清洗困難的特點，適用于產量大、不經常替換品種的場合混合。
工作原理
臥式螺帶混合機由安裝與攪拌軸上的內外徑螺條帶動桶體內物料，使攪拌器在桶體內大范圍翻動物料。攪拌器結構上，螺條設計成內外、左右互為反螺條，攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺條帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在桶體內對流循環、剪切摻混，完成物料在較短時間內快速均勻混合。
結構特點
1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方便，并有多種攪拌器結構，用途廣的多功能混合設備。臥式螺條混合機混合效果不受顆粒的大小密度影響。
2、混合速度快，混合均勻度高，螺旋帶上可以安裝刮板，對有粘性物料亦有好的混合效果。
3、針對不同物料的混合要求（特殊物料每次混合需清洗），可采用不同螺帶結構，可提供加熱、干燥的夾套供客戶選擇。
4、正反旋轉螺帶安裝于同一水平軸上，形成一個低動力的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。將液體和粉體充分均勻混合。
5、臥式機體上也可以開設有清理門，以便供用戶清洗。設備整體高度較低，便于安裝。
6、裝載系數大、設備占地面積小；混合粘性或具有凝聚性的物料時，清洗困難。
技術參數
| 設備型號 | 有效容積（L） | 總功率 | 轉 速（r/min） | 外形尺寸 | 設備重（KG） |
| WLDH-100 | 50 | 2.2 | 58 | 1190×740×770 | 380 |
| WLDH-150 | 80 | 3 | 53 | 2030×630×980 | 450 |
| WLDH-300 | 150 | 4 | 53 | 2320×730×1130 | 560 |
| WLDH-500 | 300 | 7.5 | 49 | 2800×920×1320 | 680 |
| WLDH-1000 | 600 | 11 | 42 | 3180×1020×1550 | 1200 |
| WLDH-1500 | 800 | 15 | 42 | 3310×1120×1640 | 1600 |
| WLDH-2000 | 1000 | 18.5 | 42 | 3750×1290×1820 | 2200 |
| WLDH-3000 | 1500 | 18.5 | 37 | 4220×1400×1990 | 3300 |
| WLDH-4000 | 2000 | 22 | 37 | 4220×1500×2100 | 3800 |
| WLDH-5000 | 3000 | 30 | 31 | 4700×1610×2260 | 4300 |
| WLDH-6000 | 3500 | 37 | 31 | 4420×2150×2470 | 5500 |
| WLDH-8000 | 4200 | 45 | 27 | 5520×2360×2720 | 6800 |
| WLDH-10000 | 5000 | 55 | 27 | 5720×2520×2840 | 7900 |
| WLDH-12000 | 6000 | 55 | 23 | 5840×2850×2940 | 8800 |
| WLDH-15000 | 8000 | 75 | 23 | 6000×3040×3050 | 7900 |
| WLDH-20000 | 10000 | 90 | 19 | 6100×3300×3150 | 13500 |
| WLDH-30000 | 15000 | 110 | 17 | 6500×3500×3500 | 15000 |
備注：技術參數方便客戶選型，為客戶提供參考，也可按客戶要求定制。
